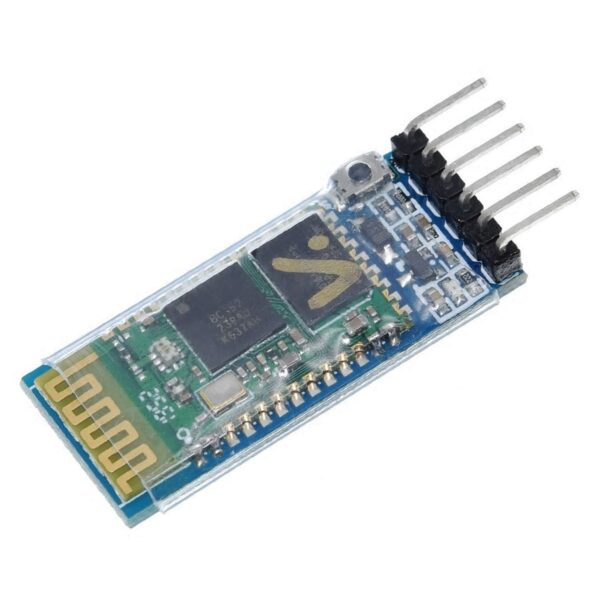

O Módulo Bluetooth RS232 HC-05 é ideal para todo tipo de projetos em que seja necessário uma conexão sem fio confiável e simples de utilizar. Diferente do modelo HC-06, o Módulo Bluetooth RS232 HC-05 suporta tanto o modo mestre como escravo, além de ter uma fácil configuração.
Com isso, é possível conectar dois módulos juntos, conectar um robô a um celular ou criar uma pequena rede de sensores intercomunicados com um mestre e vários escravos, por exemplo.
Em sua placa, existe um regulador de tensão e você poderá alimentar com 3.3 a 5v, além de um LED que indica se o módulo está pareado com outro dispositivo. Possui alcance de até 10m.
Especificações:
– Protocolo Bluetooth: v2.0+EDR
– Firmware: Linvor 1.8
– Frequência: 2,4GHz Banda ISM
– Modulação: GFSK
– Emissão de energia: <=4dBm, Classe 2
– Sensibilidade: <=84dBm com 0,1% BER
– Velocidade Assíncrono: 2,1Mbps(Max)/160Kbps
– Velocidade Síncrono: 1Mbps/1Mbps
– Segurança: Autenticação e Encriptação
– Perfil: Porta Serial Bluetooth
– CSR chip: Bluetooth v2.0
– Banda de Onda: 2,4Hhz-2,8Ghz, Banda ISM
– Tensão: 3,3v (2,7-4.2v)
– Corrente: Pareado 35mA; Conectado 8mA
– Temperatura: -40 ~ +105°C
– Alcance: 10m
– Baud Rate: 4800;9600;19200;38400;57600;115200;230400;460800;921600;1382400
– Dimensões: 26,9 x 13 x 2,2mm
– Peso: 9,6g
Pareando:
Antes de comunicar com o seu módulo você precisará pareá-lo com o dispositivo que desejas conectar. Isto vai variar dependendo do Sistema Operacional que você estará usando mas em termos gerais:
1 – Habilite o Bluetooth do seu dispositivo.
2 – Procure por outros dispositivos Bluetooth.
3 – Procure por um dispositivo chamado ‘linvor’ e pareie com ele.
4 – O código é ‘1234’
Acompanha:
01 – Módulo Bluetooth RS232 HC-05
