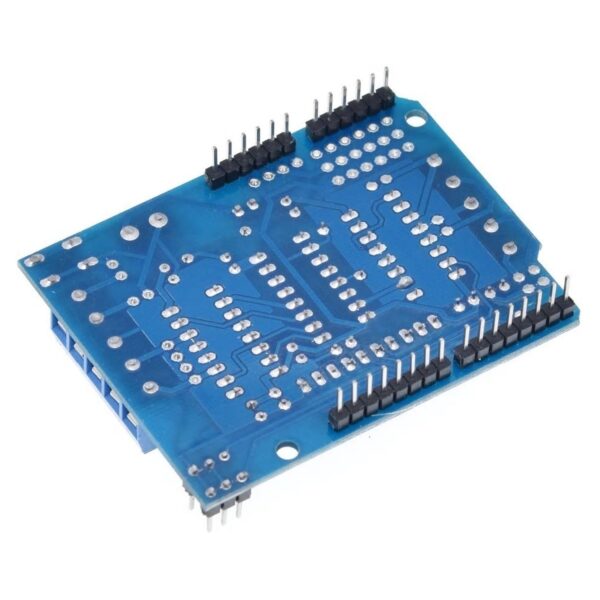

O Motor Shield L293D é um módulo que integra alta tensão, alta corrente e controle de 4 canais individuais em apenas uma placa! Você pode ligar motores DC e uma fonte de tensão de até 36v que este chip se encarrega de fornecer uma corrente máxima de 600mA por canal!
Essa shield para motores é baseado no chip L293D e com ele é possível controlar até 4 Motores DC, 2 Servos ou 2 Motores de Passo!
O chip L293D também é conhecido como um tipo de Ponte H que é tipicamente um circuito elétrico que permite uma tensão ser aplicada em uma carga em qualquer direção para uma saída, como por exemplo um motor.
Compatível com Arduino UNO e Mega!
Especificações:
– Tensão de saída: 4,5 a 36V;
– Corrente de saída: 600mA por canal;
– Até 4 motores DC bi-direcional com seleção individual de velocidades;
– Até 2 Motores de Passo (Unipolar ou Bipolar) com bobina única, dupla ou passos interlaçados;
– 4 Pontes H: 0,6A por Ponte (1,2A de pico) com proteção térmica e diodos de proteção contra retroalimentação;
– Resistores Pull Down mantem motores desativos durante a entrada de alimentação;
– Botão de Reset Arduino disponível na placa;
– Terminais em bloco de 2 pinos e jumper para conexão de alimentação externa.
Acompanha:
01 – Motor Shield L293D
